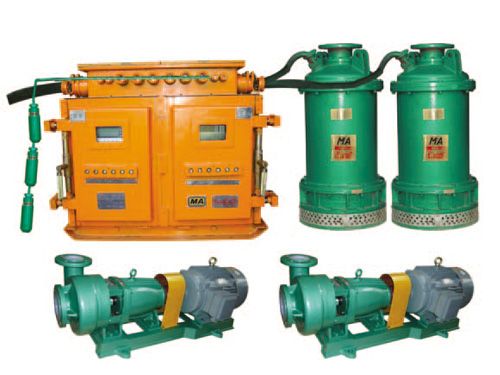

产品概述：

    用于额定电压660V／1140V，电流O一400A的交流异步电动机的直接起动停止或反转．该控制器部件采用西门子PLC，集检测、控制  保护与一体。可以通过液晶显示及键盘实现人机对话功能．具有故障记忆及故障查询功能，其断相、过载短路等保护功能的实现模拟电动机的发热．对电动机的保护切实。其控制功能实现了矿用潜水泵、矿用离心泵(具有离心泵真空检测功能)的自动控制．通信方式采用

产品控制功能：

   本控制器可做为矿用潜水泵、多级离心泵的控制器，并可以实现控制矿用潜水泵、多级离心泵使用方式的切换．做到了一台正常工作一台备用，以及数据上传通过网络进行地面控制。下面分别介绍了做矿用潜水泵、多级离心泵控制器时功能实现。

A：控制矿用潜水泵(多级离心泵)时：

1  本控制器制动方式下在控制矿用潜水泵(离心泵)时可以实现：

   当高位检测探头动作后．主回路工作(各电磁球阀、电动砸阀按顺序工作)。如果水位继续上升升到高位检测探头动作后，副回路动作(各电磁球阀  电动砸阀按顺序工作)。此时两台水泵同时工作当水位下降到低位检测探头后．主副两个回路停止工作(各电磁球阀、电动砸阀按顺序工作)。

   当高位检测探头动作后，主回路工作(各电磁球阀，电动砸阀按顺序工作)。当主回路出现故障后主回路停止工作(各电磁球阀、电动砸阀按顺序工作)．自动切换到副回路工作(各电磁球阀  电动砸阀按顺序工作)。当水位下降到低位检测探头后．副回路停止工作(各电磁球阀、电动砸阀按顺序工作)。

   控制器在外接液位．温度、流量传感器时．液晶屏可时时的显示其动态的变化．并参与控制。

2、本控制器在手动方式下可以实现单独启动主、副两个回路．也可以同时启动主、副两个回路。

B：控制功能特点：

1 双电源双回路一用一备。根据水量大小．一台正常工作．出现故障能自动切换。水量大时可控制两台水泵同时工作。

2 控制器具有过载、短路、缺相、过压．欠压．漏电闭锁．风电闭锁．高、低水位故障报警自动排水双保护等保护功能；

3 通信方式：RS485或以太网通信直接接入井下工业以太环网，进行数据交换；

4 所组成的系统具备自动控制、手动控制，远控、报警与故障上传功能。

5 控制器具有水仓水位、水泵温度、排水管流量等参数接口及电动闸阀的控制接口输出，实现了不同地点设备的不同控制。

c：本控制器可以通过上位机进行远方控制，并监控实时状态数据及对数据进行管理。

1 在统一提供的控制软件平台(平台选用主流组态软件WI!。ICC)上进行软件的开发。

2 在标准画面和用户组态画面上设定、汇集和显示有关的运行信息．供运行人员对设备的运行工况进行控制：

3 用软件采用组态软件模块化设计；

4 用软件应具有汉化界面：

5 机界面应运用开放系统的、图形窗口．友好的操作人员界面；

6 应用软件应具有登录和密码保护功能。

7 可实现控制方式的切换，操作员根据工作状态顺序启动各控制开关。同时实现一回路工作另一回路备用；易于实现各排水点的自动控制于网络监控。

8 上位机安装西门子wlrlcc组态软件进行监控(模拟工作状态)、报警及控制等。效果图如上：

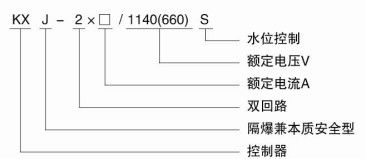

型号组成及意义：

技术参数：

1额定电压：660V／1140V

2额定电流：2X200A   2X120A

3本安参数：

a水位控制插件本安参数：  uO：DCl2.3V  IO：DCl05mA；

b、电源本安参数：uO：DC24.3V  IO：500 mA  LO：O.2mH  CO：2uF：

c、通信本安参数：uO：6V．IO：30 mA、LO：1mH．CO：O.1uF

产品规格及性能参数：
